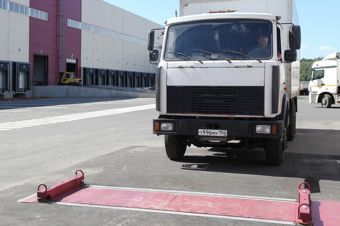

Весы автомобильные врезные ВА-В - 80Т "Трап"

Весы автомобильные врезные ВА-В - 80Т "Трап"

ВА-В «Трап» – автомобильные весы для измерения в движении полной массы автотранспорта и нагрузок на отдельные оси. Грузоприёмная платформа представляет собой металлическую конструкцию с настилом, снабжённую в верхней части тензометрическими датчиками. Датчики расположены в боковых ограждениях над дорожным полотном. Платформа монтируется на несущую цельносварную раму, установленную на фундаменте в дорожном полотне.

Конструктивные преимущества

• Прочная и жёсткая конструкция грузоприёмного устройства предназначена для интенсивной эксплуатации с большим грузооборотом.
• Оборудование рассчитано для постоянной работы в районах с умеренным и холодным климатом.
• Цельносварная пространственная рама с выступающей арматурой обеспечивает устойчивость и целостность конструкции на длительный срок службы.
• Весы изготавливаются в цифровом исполнении, что обеспечивает высокую точность измерений, автоматическую регистрацию результатов в учётную систему и возможность диагностики датчиков дистанционно.
• Расположение датчиков в боковых ограждениях над настилом платформы исключает возможность их заливания обеспечивает быстрый и удобный доступ при техническом обслуживании и ремонте.
• Дренажная система обеспечивает отвод поверхностных и грунтовых вод от весовой площадки.
• Наличие встроенной защиты минимизирует влияние импульсных электромагнитных помех, в том числе высоковольтных, на работоспособность измерительного оборудования.
• Под требования заказчика предусмотрены дополнительная комплектация и опции. Например, увеличение толщины настила, установка антиобледенительной системы или отбойников-коллиматоров для оптимальной траектории проезда автотранспорта и др.
• Наличие сертификата взрывобезопасности 0ExiallCT6X также указывает на повышенную надёжность конструкции.
• Весы имеют статический режим взвешивания, могут использоваться для взвешивания грузов как обычные платформенные весы

Грузоприемная платформа

Установочная рама

Установочная рама с платформой

Технические характеристики

Модель

ВА-В - 80Т

Максимальная нагрузка, т

80

Минимальная нагрузка, т

1

Дискретность в движении, кг

20

Пределы допускаемой погрешности в эксплуатации:

при определении полной массы ТС, % от массы, не боле

е +-1

при определении нагрузки на одиночную ось, % от нагрузки, не более

±1

Дискретность в статическом режиме, кг

20

Габариты (Д х Ш), мм

Под заказ

Глубина приямка, мм, не менее

Под заказ

<*Класс точности по ГОСТ 33242-2015 для данной модели: при определении полной массы – 5; при определении нагрузки на одиночную ось – D

Варианты исполнения

• «Стандарт» – весы рассчитаны на эксплуатацию в достаточно жёстких условиях.
• «Экстра» – вариант для интенсивной эксплуатации в самых тяжёлых условиях. Весы комплектуются датчиками из нержавеющей стали высокой коррозийной стойкости с расширенным рабочим температурным диапазоном.

Параметры датчиков

Дополнительные характеристики

Количество весовых платформ, шт.

1

Количество датчиков, шт.

4

Скорость движения при взвешивании, км/ч, не более

9

Направление движения при взвешивании двухстороннее Потребляемая мощность, ВА, не более

300

Основные функциональные возможности в автоматическом режиме

• Определение полной массы автотранспортного средства.
• Измерение нагрузки на каждую ось.
• Определение скорости движения.
• Определение числа осей и расстояния между ними.
• Сообщение о превышении допускаемой скорости движения.
• Сообщение о перегрузке.

Варианты исполнения грузоприёмной платформы

К

– платформа и рама изготавливаются полностью из конструкционной стали.

НК

– верхний лист платформы изготавливается из нержавеющей стали, платформа и рама – из конструкционной.

Базовый комплект

• Грузоприёмное устройство с тензометрическими датчиками.
• Установочная рама.
• Комплект монтажных частей.
• Программное обеспечение «Автовес-Динамика».
• Схема фундамента и установки.
• Руководство по эксплуатации, совмещённое с паспортом на весы

Дополнительная комплектация

• Весовой терминал.
• Комплект ЗИП.
• Усиленный настил.
• Отбойники-коллиматоры.
• Система обогрева (монтируется в фундамент; предотвращает обледенение).
• Выносное индикаторное табло (для дублирования результатов взвешивания).
• Взрывозащищённое исполнение.
• Исполнение ХЛ.
• Автоматизация весового контроля.
